Spring-Loaded Brushes Sizes up to 0.250" x 1.250"
back to brushes main page
Size ending....  0.137x0.196   0.188x0.188   0.188x0.313   0.188x0.875   0.219x0.266   0.232x0.362   0.246x0.393
0.250x0.250   0.250x0.250   0.250x0.344   0.250x0.375   0.250x0.375   0.250x0.438   0.250x0.500   0.250x0.500
0.250x0.625   0.250x1.250   0.281x1.000   0.313x0.438   0.314x0.629   0.354x0.629   0.375x0.812   0.625x0.625

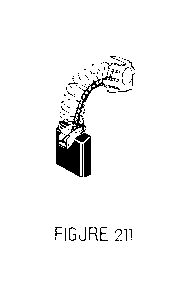

spring-loaded eared-cap drawing       Figure 201 Drawing       Figure 206 Drawing       Figure 206 Drawing    Figure 211 Drawing    Figure 222S Drawing    Figure S250-114DB Drawing
Part Price
Carbon Lead Spring
Diam.
Cap
Diam.
Figure Notes
Thickness   Width           Length          Material Length
419 $5.40
0.250" 0.750" 0.875" Black E 1.500" 0.500" 0.563" 201
604 $5.72
0.250" 0.750" 1.000" Black E 1.500" 0.625" 0.875" Eared
S250-34G $8.74
0.250" 0.750" 1.000" Graphite G 1.625" 0.480" 0.558" 201 GE
517 $7.00
0.250" 0.750" 1.000" Gray E 1.750" 0.375" 0.719" &
0.472"
206
S250-34SP $11.67
0.250"
split
0.750" 1.000" Black E 1.750" 0.469" 0.750" Eared Pacific Scientific
S250-34B $9.34
0.250" 0.750" 1.125" Black E 1.343" 0.470" 0.820" Eared
VCV1 $12.00
0.250" 0.750" 1.125" Black E 1.875" 0.477"   222S Viber
510 $8.00
0.250" 0.750" 1.125" Black E 2.500" 0.469" 0.500" 201
343 $8.00
0.250" 0.750" 1.125" Black E 2.000" 0.469" 0.563" 201
S250-34A $10.95
0.250" 0.750" 1.250" Black E 1.750" 0.469" 0.820" Eared
RMB2S $9.00
0.250" split 0.750" 1.250" Graphite G 1.750" 0.469" 0.820" Eared Robbins & Meyer
X38E20805 $11.98
0.250" 0.750" 1.250" Gray E 2.000" 0.473" 0.820" Eared Westinghouse
GEB1 $14.11
0.250" 1.000" 1.000" Black E 2.000" 0.757" N/A 211 GE
GEB2 $14.11
0.250" 1.000" 1.000" Graphite G 2.000" 0.757" N/A 211 GE
342 $8.00
0.250" 1.000" 1.250" Black E 1.750" 0.469" 0.500" 201
205 $8.00
0.250" 1.000" 1.250" Black E 2.750" 0.469" 1.375" 201
S250-114DB $18.00
0.250" 1.250" 1.090" Black E 1.250" N/A 1.275" S250-114DB
S250-114 $16.42
0.250" 1.250" 1.250" Graphite G 1.625" 0.625" 1.250" Eared
